结构组成：
焊接烟尘净化器主要部件包括：万向吸尘臂、耐高温吸尘软管、吸尘罩（带风量调节阀）、阻火网、阻燃滤芯、脉冲反吹装置、脉冲电磁阀、压差表、洁净室、活性碳过滤器、沉灰抽屉组合、阻燃吸音棉、带刹车的新韩式脚轮、风机、电机以及电控箱等。

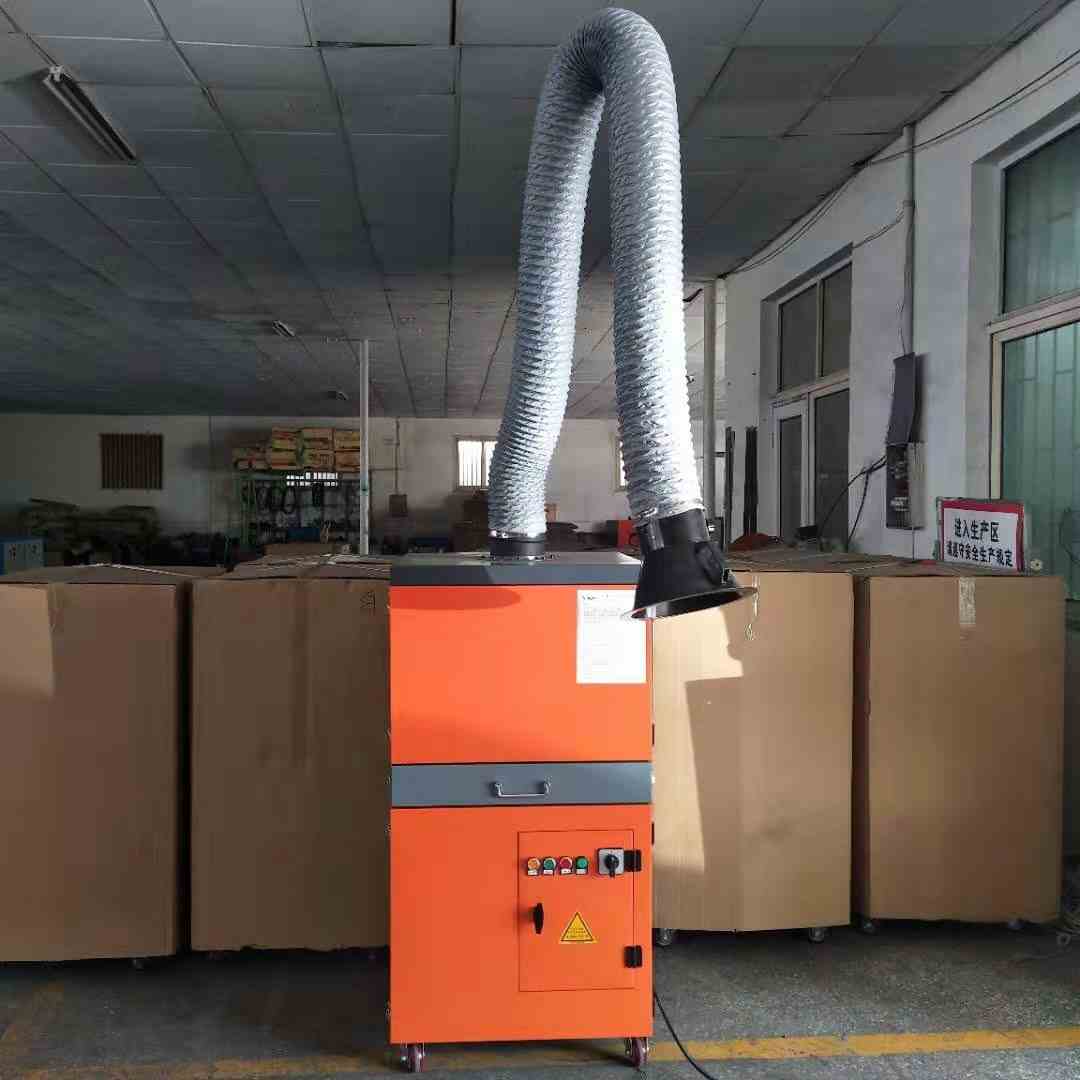

移动式焊接烟尘净化器：
移动式焊烟净化器是款专门针对治理焊接、切割、打磨时，产生在空气中大量悬浮对人体有害的细小金属颗粒而设计的净化装置，适应于单双工位，它净化效率高，轻巧灵活，配有2-3米长的柔性吸气臂，在不同的工作地点移动更灵活，操作更方便。
结构特点：
1．焊烟净化器由离心风机、高精度滤芯、净化器箱体、活性炭板、电控装置及带吸尘罩柔性吸气臂组成。
2．焊烟净化器采用滤筒过滤器，过滤面积大，单位面积过滤流速低，因而具有很高的过滤效率。
3．焊烟净化器采用优化设计，采用进风均流导流技术，解决了般布袋除尘器难避免的各室气流不均的现象。
4．焊烟净化器气流组织设计合理，阻力损失小，机器外形小巧，移动灵活在，操作简单，维护方便。
5．滤筒采用进口过滤材料，过滤效率高滤筒的使用寿命比普通滤料在正常使用条件要长很多。
6．在滤筒前采用匀风导流板，使滤筒的寿命大大的延长。
7．焊烟净化器配置的吸气臂可作360 度旋转，并能上、下、左右移动。
8．焊烟净化器底部安有四个轮子，移动轻便，适用工作点经常变化净化粉尘的领域
焊烟净化器装置注意事项：
1、移动焊烟净化器到需焊接的中间，将吸气臂罩口放在焊点上方30cm处；
2、检查各衔接部位能否衔接稳固；
3、检查焊烟净化机与管道各连结整个的气密性，清除漏气景象；
4、衔接AC380V的电源，并接地，运转前注意电机转向，按下掌握面板上的启动按纽（ON/OFF），启动焊烟净化器，风机指导灯（Running）亮，使含尘气体通过焊烟净化器，装备正常任务。
产品介绍：
移动式单双臂焊烟净化器处理焊接烟雾废气效果烟尘、烟雾通过焊烟净化器产生的负压由吸气罩吸入烟尘，经柔性吸气臂进入腔体，流速变慢使大颗粒直径的粉尘掉落下来，含微细粉尘的气流进入净化室内，粉尘的过滤分离在净化室内通过滤筒的分离作用完成，烟尘则被滤芯阻拦在其表面上，净化后的空气经风机排出，当被阻拦的烟尘在滤芯表面不断沉积时，定时将滤筒取出手工清理。
烟尘危害：
焊接烟尘是在焊接过程中、焊条与焊件接触时，在高温燃烧情况下产生的种烟尘，这种烟尘中含有氟化物、臭氧等，会对对人体造成危害。人们长期工作环境下工作，吸入大量烟尘以后，会引起头晕、头疼、咳嗽、胸闷气短等症状，严重的能导致烟气中毒或尘肺病。
